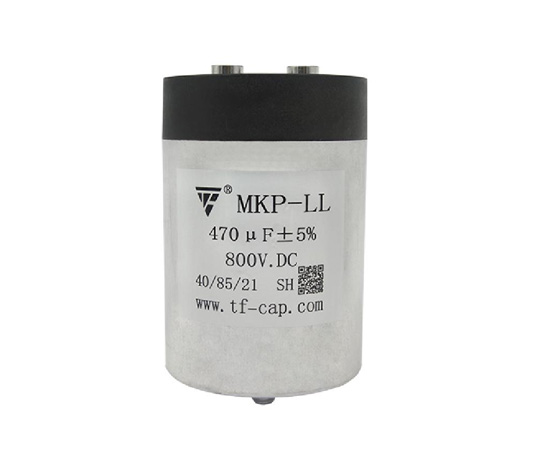

圆筒铝壳式直流支撑电容器 MKP-LL

圆筒铝壳式直流支撑电容器

  产品介绍

  产品型号 MKP-LL

金属化聚丙烯膜结构,铝合金外壳、阻燃环氧封装,镀锡铜螺母/螺栓引出。具有耐压高、过电流能力强、温升低等特点。广泛应用于各类电力电子设备中做直流支撑电容使用。

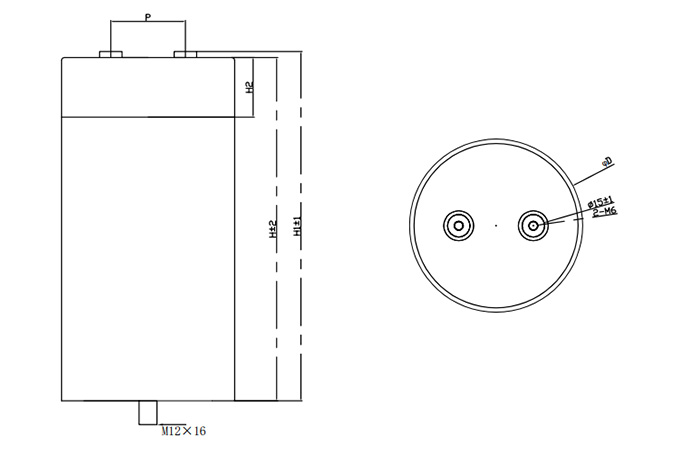

  外形图

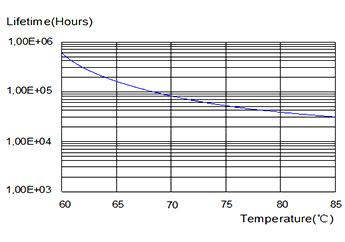

  预期使用寿命

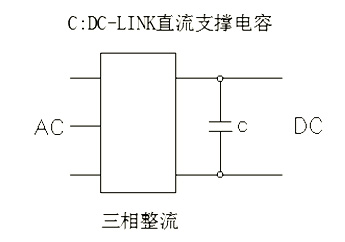

  典型线路图

  产品应用

1.广泛应用于DC-Link电路中,作储能滤波作用;
2.能替代电解电容,性能更优,寿命更长。

结构与基本数据

  特性

容量范围

100 to 3000μF

电压范围

600 to 3000V.DC

电容量偏差

J:±5%,K:±10%

使用温度范围

-40℃ to 85℃

储存温度范围

-40℃ to 105℃

海拔高度

≤2000m

预期寿命

10 000 hours

失效率

<100 Fit

阻燃性

UL94V-0

  测试数据

极间耐压

1.5Un(DC) applied for 30s at 25±5℃

极壳耐压

3000V.AC

电压爬升率

≥100V/μs

绝缘电阻

≥5000s,100V.DC/60s

  设计数据

结构

铝合金外壳,符合UL94V-0级阻燃

灌注

固态环保绝缘环氧填充

电极

具有自愈性的金属化聚丙稀薄膜

引出

镀锡铜螺母

  引用标准

GB/T 17702-2013 IEC61071
