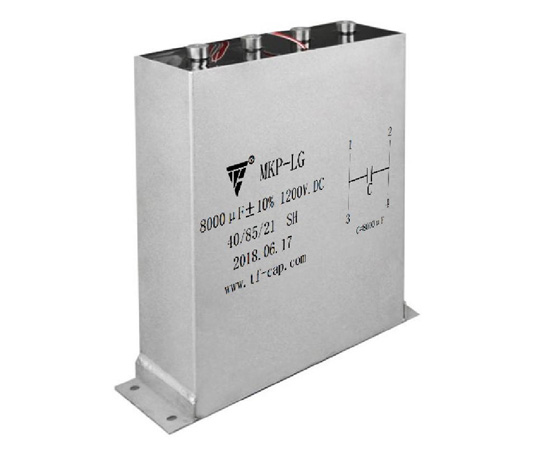

方形金属壳式直流支撑电容器 |
|
产品介绍 |
产品型号 MKP-LG |
金属化聚丙烯膜结构,金属外壳、阻燃环氧封装,镀锡铜螺母引出。具有耐压高、过电流能力强、温升低等特点。广泛应用于各类电力电子设备中做直流支撑电容使用。 |
|

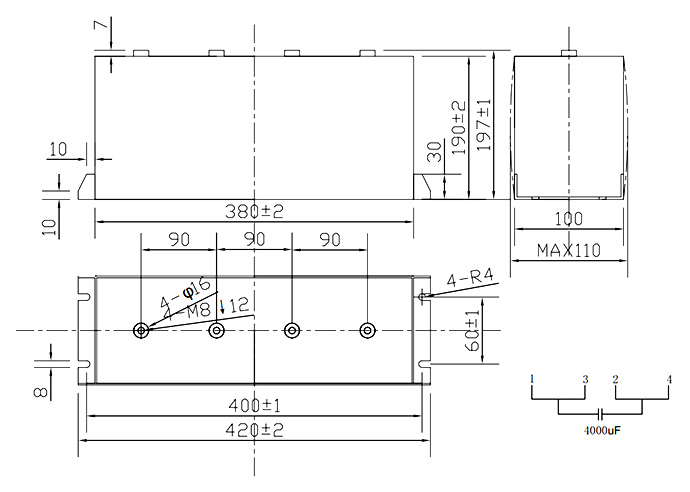

外形图 |
|
|
|

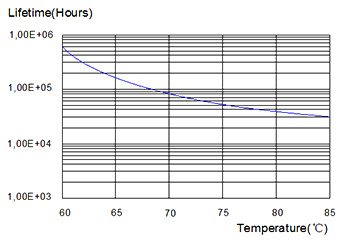

预期使用寿命 |

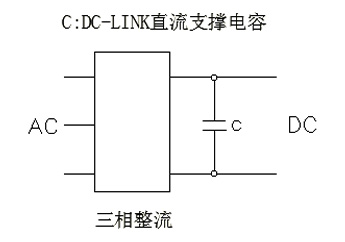

典型线路图 |
|
|
产品应用 |
|
1.广泛应用于DC-Link电路中,作储能滤波作用; |
|
结构与基本数据 |
|
特性 |
|
容量范围 |
1000 to 20000μF |
电压范围 |
800 to 3000V.DC |
电容量偏差 |
J:±5%,K:±10% |
使用温度范围 |
-40℃ to 70℃ |
储存温度范围 |
-40℃ to 105℃ |
海拔高度 |
≤2000m |
预期寿命 |
10 000 hours |
失效率 |
<100 Fit |
阻燃性 |
UL94V-0 |
测试数据 |
|
极间耐压 |
1.5Un(DC) applied for 30s at 25±5℃ |
极壳耐压 |
(2×Un+1000)VAC,Min 3000VAC,for 60 sec |
电压爬升率 |
≥100V/μs |
绝缘电阻 |
≥5000s,100V.DC/60s |
设计数据 |
|
结构 |
铝合金外壳,符合UL94V-0级阻燃 |
灌注 |
固态环保绝缘环氧填充 |
电极 |
具有自愈性的金属化聚丙稀薄膜 |
引出 |
镀锡铜螺母 |
引用标准 |
|
GB/T 17702-2013 IEC61071 |
