包胶式谐振电容器 |
|
产品介绍 |

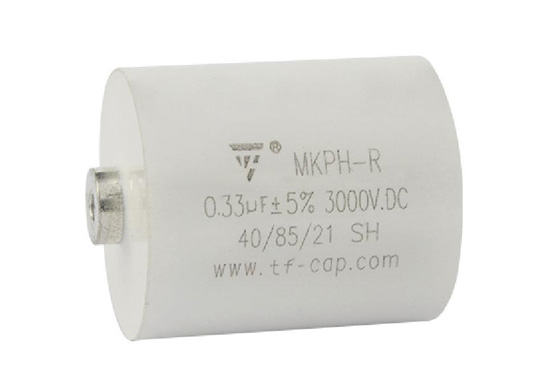

产品型号 MKPH-R |
金属化聚丙烯膜结构,白色迈拉胶带、阻燃环氧封装,镀锡铜螺母引出。具有耐压高、过电流能力强、温升低等特点。 |
|
外形图 |
|
|
|
预期使用寿命 |
典型线路图 |
|
|
产品应用 |
|
广泛用于电力电子设备中的串/并联谐振电路如感应加热电源等。 |
|
结构与基本数据 |
|
特性 |
|
容量范围 |
0.06 to 8μF |
电压范围 |
1200 to 6000V.DC |
电容量偏差 |
J:±5%,K:±10% |
使用温度范围 |
-40℃ to 85℃ |
储存温度范围 |
-40℃ to 105℃ |
海拔高度 |
≤2000m |
预期寿命 |
10 000 hours |
失效率 |
<100 Fit |
阻燃性 |
UL94V-0 |
测试数据 |
|
极间耐压 |
1.5Un(DC) applied for 30s at 25±5℃ |
极壳耐压 |
/ |
电压爬升率 |
≥100V/μs |
绝缘电阻 |
≥5000s,100V.DC/60s |
设计数据 |
|
结构 |
白色迈拉胶带,符合UL94V-0级阻燃 |
灌注 |
固态环保绝缘环氧填充 |
电极 |
具有自愈性的金属化聚丙稀薄膜 |
引出 |
镀锡铜螺母 |
参考标准 |
|
GB/T 17702-2013 IEC61071 |
