包胶式直流支撑电容器 |
|
产品介绍 |

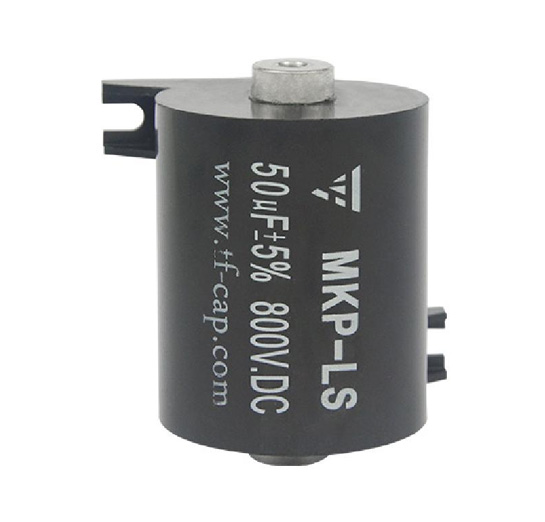

产品型号 MKP-LS |
金属化聚丙烯膜结构,塑料外壳、阻燃环氧封装,UL软线或铜端子引出。具有耐压高、过电流能力强、温升低、频率特性好、安装方便等特点。广泛应用于各类电力电子设备中做滤波,耦合,隔直作用。 |
|

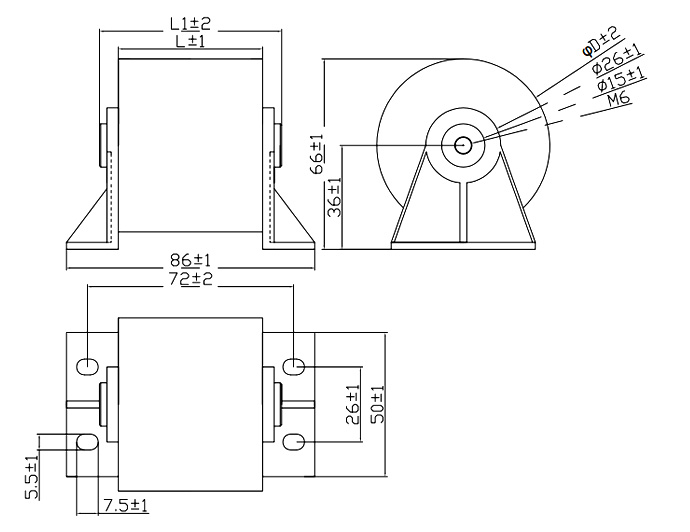

外形图 |
|
|
|

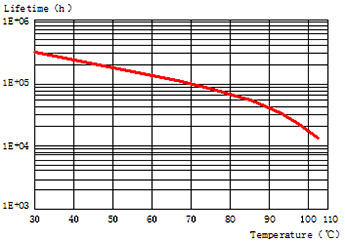

预期使用寿命 |

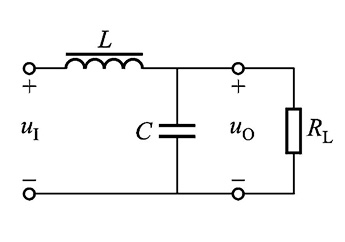

典型线路图 |
|
|
产品应用 |
|
广泛应用于DC-Link电路中,作直流支撑/直流滤波/储能用 |
|
结构与基本数据 |
|
特性 |
|
容量范围 |
20 to 200μF |
电压范围 |
400 to 1200VDC |
电容量偏差 |
J:±5%,K:±10% |
使用温度范围 |
-40℃ to 85℃ |
储存温度范围 |
-40℃ to 105℃ |
海拔高度 |
≤2000m |
预期寿命 |
100 000 hours |
失效率 |
<100 Fit |
阻燃性 |
UL94V-0 |
测试数据 |
|
极间耐压 |
1.5Un(DC) applied for 30s at 25±5℃ |
极壳耐压 |
/ |
电压爬升率 |
≥100V/μs |
绝缘电阻 |
≥5000s,100V.DC/60s |
设计数据 |
|
结构 |
白色迈拉胶带,符合UL94V-0级阻燃 |
灌注 |
固态环保绝缘环氧填充 |
电极 |
具有自愈性的金属化聚丙稀薄膜 |
引出 |
镀锡铜螺母 |
引用标准 |
|
GB/T 17702-2013 IEC61071 |
