塑壳式吸收保护电容器 |
|
|
产品介绍 |

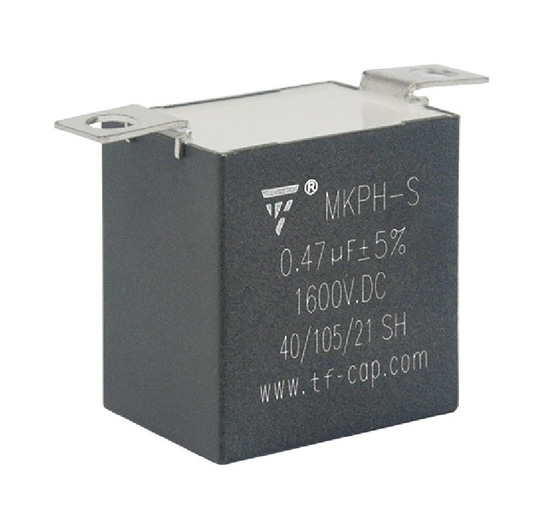

产品型号 MKPH-S |
|
内串式双面加厚型金属化膜结构，PBT塑料外壳、阻燃环氧封装，镀锡铜片引出。具有耐压高、抗电流冲击能力强、温升低等特点。 |
|
|

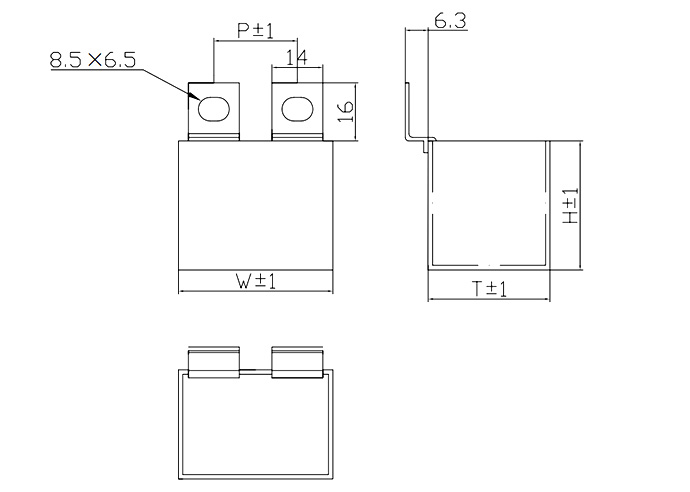

外形图 |
|
|
|
|
|

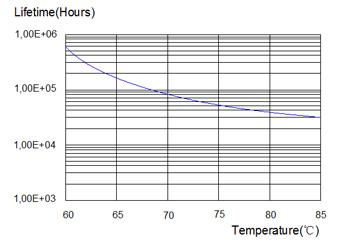

预期使用寿命 |

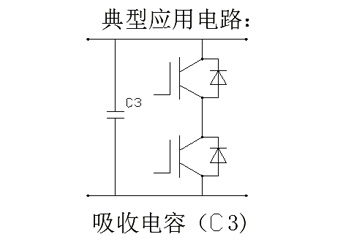

典型线路图 |
|
|
|
|
产品应用 |
|
|
1.IGBT模块缓冲吸收； |
|
|
结构与基本数据 |
|
|
特性 |
|
|
容量范围 |
0.1 to 4.0μF |
|
电压范围 |
700 to 2000V.DC |
|
电容量偏差 |
J:±5%,K:±10% |
|
使用温度范围 |
-40℃ to 105℃ |
|
储存温度范围 |
-40℃ to 105℃ |
|
海拔高度 |
≤2000m |
|
预期寿命 |
10 000 hours |
|
失效率 |
＜100 Fit |
|
阻燃性 |
UL94V-0 |
|
测试数据 |
|
|
极间耐压 |
1.5Un(DC) applied for 30s at 25±5℃ |
|
极壳耐压 |
/ |
|
电压爬升率 |
≥100V/μs |
|
绝缘电阻 |
≥5000s,100V.DC/60s |
|
设计数据 |
|
|
结构 |
塑料外壳,符合UL94V-0级阻燃要求 |
|
灌注 |
固态环保绝缘环氧填充 |
|
电极 |
具有自愈性的金属化聚丙稀薄膜 |
|
引出 |
镀锡铜端子 |
|
引用标准 |
|
|
GB/T 17702-2013 IEC61071 |
|
