阻容吸收器 |
|
|
产品介绍 |

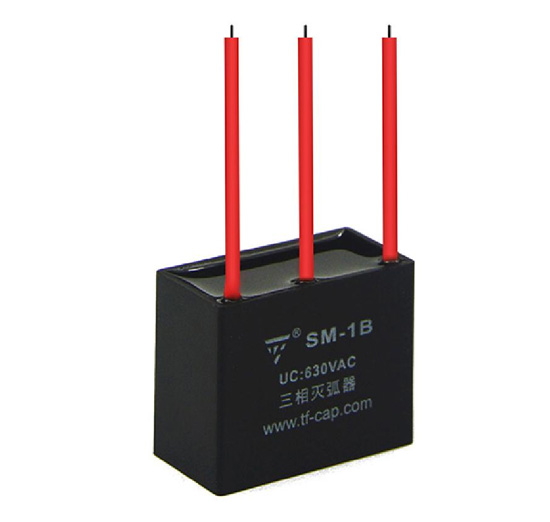

产品型号 SM-1B |
|
电子灭弧器又称电压抑制器,广泛用与国防、航天、机械、化工、船舶制造及冶金工业中所使用的接触器、继电器、电磁阀等易产生电弧或电感线圈因断开，而产生过电压的主电路及控制电路中，起到消除电弧，抑制过电压，吸收残余能量，限度消除电磁干扰，延长电器元件寿命，保证微机数控系统及其他控制系统正常工作，这在当今机电一体化大力发展情况下是不可缺少的电器配件之一。 |
|
|

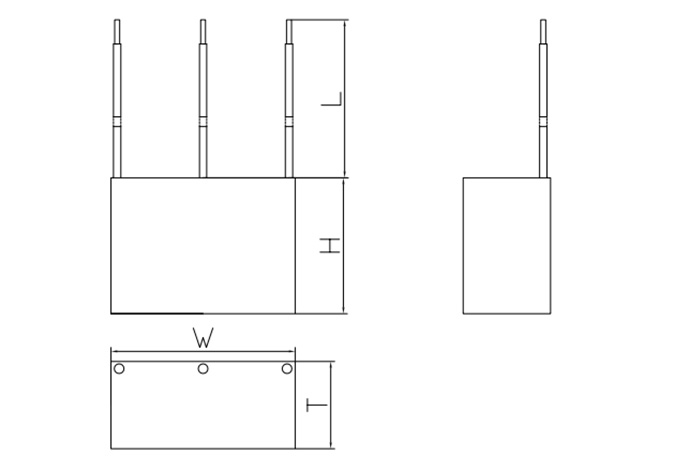

外形图 |
|
|
|
|
|

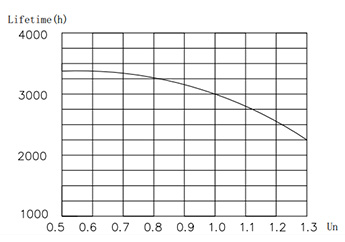

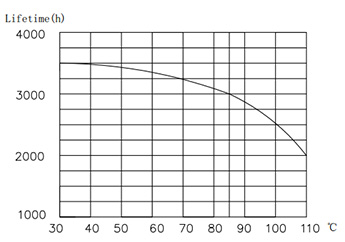

预期使用寿命 |
典型线路图 |
|
|
|
|
产品应用 |
|
|
电子灭弧器可广泛用与国防、航天、机械、化工、船舶制造及冶金工业中所使用的接触器、继电器、电磁阀等易产生电弧或电感线圈因断开，而产生过电压的主电路及控制电路中，起到消除电弧，抑制过电压，吸收残余能量，限度消除电磁干扰，延长电器元件寿命，保证微机数控系统及其他控制系统正常工作。 |
|
|
结构与基本数据 |
|
|
特性 |
|
|
容量范围 |
0.022 to 10μF |
|
电压范围 |
220 to 1000V.AC |
|
电容量偏差 |
J:±5% |
|
使用温度范围 |
-25℃ to 85℃ |
|
储存温度范围 |
-40℃ to 105℃ |
|
预期寿命 |
3000 hours C级 |
|
安全等级 |
S0 |
|
测试数据 |
|
|
极间耐压 |
2Un(AC) applied for 30s at 25±5℃ |
|
绝缘电阻 |
≥5000s,100V.DC/60s |
|
设计数据 |
|
|
结构 |
塑料外壳,符合UL94V-0级阻燃要求 |
|
灌注 |
固态环保绝缘环氧填充 |
|
电极 |
具有自愈性的金属化聚丙稀薄膜 |
|
引出 |
UL软线 |
|
产品认证信息 |
|
|
CQC/UL/VDE/TUV |
|
